在燃?xì)?a href="http://m.qwgrhr.com/sell/list.php?catid=36" target="_blank">蒸汽發生器設備的設計上，會設計水位監測系統，最常用的是水位電極水位顯示系統。其原理是利用多個水位電極針放置于測量筒頂部，通過測量針的長短，來檢測蒸汽發生器爐體內的水位情況。水位測量技術運用的是水的導電性，即導通性。當水位達到某個水位電極位置，水位電極針與測量筒筒體則相聯通，就形成了一個閉環信號給控制系統，從而讓控制系統判斷水位情況。

　　二、檢查方法

　　當出現水位方面的故障時，按下列方法檢查：

　?。?）先摘下所有水位電極線；

　　（2）用短接線把控制器的缺水位信號端子與水位地線短接，查看控制器是否仍然報故障。如仍然報故障，則為控制器故障；如不報故障，則為缺水電極方面的故障。

　　（3）短接缺水電極和低位電極信號端子后，再把高水位信號端子短接，看控制器高水位燈是否亮；如不亮則為控制器故障，如亮則為水位電極方面的故障。

　?。?）確認是水位或電極方面的故障后，請先檢查連線有沒有問題。如果連線沒有問題，再用萬用表測量水電極線和測量筒殼體之間的電阻，小于50k視為有水，大于200K則視為無水。根據實際水位，判斷是哪一個水位電極有故障，導致控制器不能正常工作。

　?。?）也可以將電極取出，測量其探頭和線是否相通？水位電極上有沒有水垢？如有水垢應擦拭干凈。找出具體的故障后作出相應的維修。

　　三、燃?xì)庹羝l(fā)生器水位電極原理圖

　　（1）圓形筒體為測量筒，其上下均與匠奧蒸汽發生器筒體相連接，并設有排污閥，需定期排污以確保水位測量準確。

　?。?）平板為玻璃水位觀測位，可以用眼睛觀測實際水位情況。

　?。?）筒體頂部三個孔為缺水水位電極孔、低水位電極孔、高水位電極孔，需要安裝水位電極用于測量筒體內水位情況。

　　四、水位電極的應用

　　其實在我們的生活中利用水位電極原理的例子很多，例如水箱的自動停水系統、開水爐的自動上水系統、太陽能上水系統等等，現在也延伸出了水位浮子、水位繼電器等等。

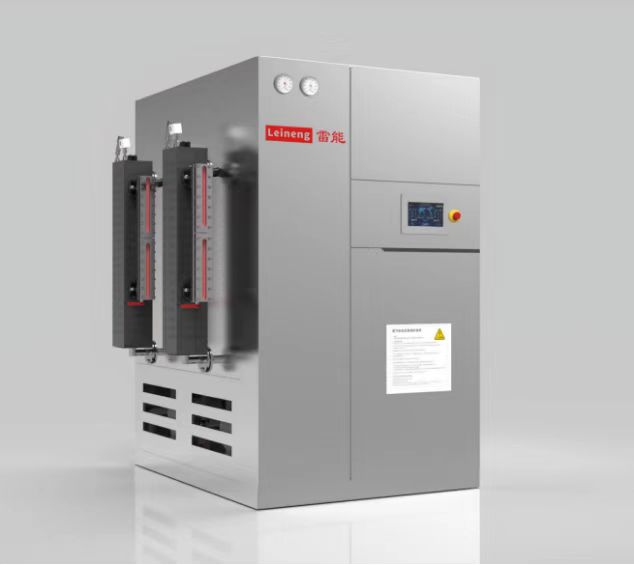

　　我們生產的蒸汽發生器水溶積低于30升，無需辦證，沒有安全隱患超低氮燃燒器，氮氧化物排放量小于30mg/m3，真正實現超低氮燃燒熱量均勻。蒸汽輸出快，能耗低，為您最大限度的節省成本！歡迎前來咨詢！
