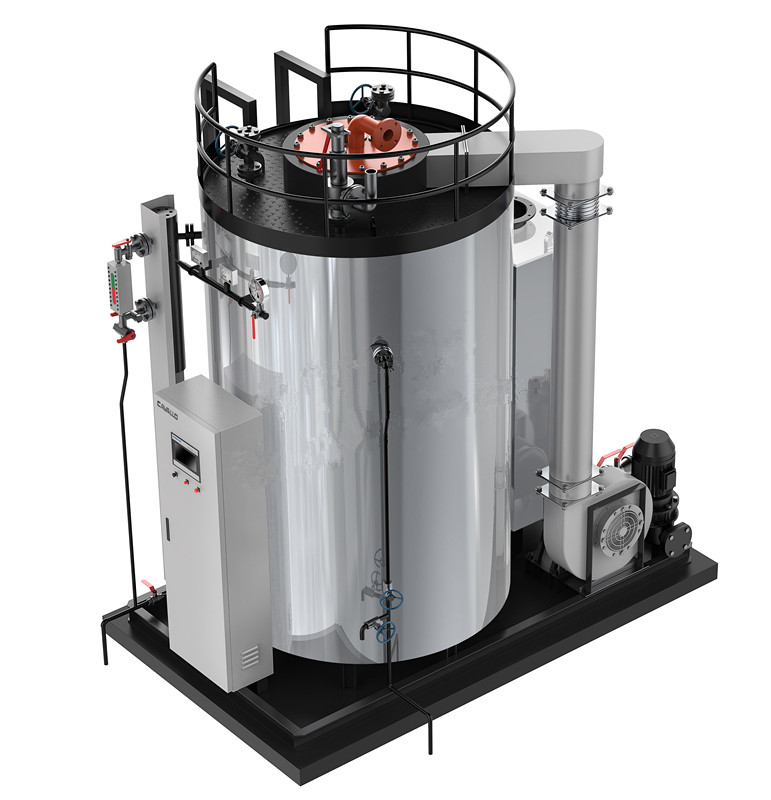

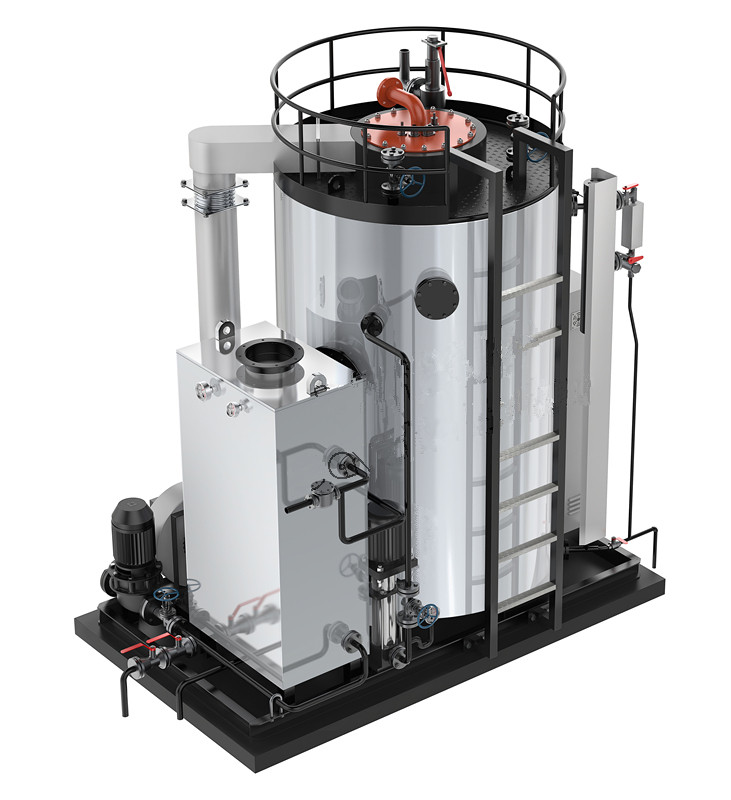

Cavallo超低氮自然循環冷凝蒸汽鍋爐

【1】智能控制系統

【2】5-8分鐘即可生成蒸汽，預熱費用低

【3】30mg超低氮排放

【4】最大熱效率104%

【5】精致工業化外觀設計

【6】鍋爐結構緊湊，占地面積小，有效節省安裝空間

· 產品特點

Cavallo卡瓦諾超低氮不銹鋼全冷凝鍋爐

超低氮分體式變頻燃燒器   NOx＜30mg

Cavallo卡瓦諾超低氮自然循環冷凝蒸汽鍋爐，屬科諾鍋爐與意大利Cavallo卡瓦諾鍋爐的合資產品。采用立式水管結構，熱效率高達104%；擁有高效膜式水冷壁結構傳熱技術、深度冷凝換熱技術及超低氮變頻比例調節燃燒技術；配置Cavallo卡瓦諾超低氮分體式燃燒器及節能冷凝一體機，滿足鍋爐30mg超低排放標準；運用PLC智能控制器+液晶顯示屏組合，實現鍋爐的自動控制。

Cavallo卡瓦諾超低氮自然循環冷凝蒸汽鍋爐核心技術優勢

 1. 智能控制系統

2. 5-8分鐘即可生成蒸汽，預熱費用低

3. 30mg超低氮排放

4. 最大熱效率104%

5. 精致工業化外觀設計

6. 鍋爐結構緊湊，占地面積小，有效節省安裝空間

7. 超低氮變頻比例調節燃燒技術

8. 雙重冷凝換熱技術

9. 高效膜式水冷壁結構傳熱技術

10. 高品質蒸汽，蒸汽干燥度達99%

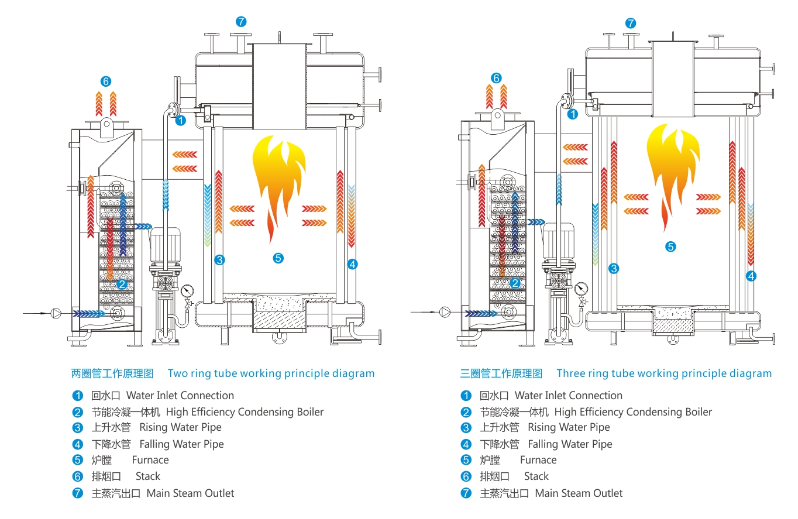

工作原理

鍋爐燃燒火焰從上部Cavallo卡瓦諾分體式超低氮燃燒器噴出，經內層膜式水冷壁管組成的爐膛冷卻，從內層膜式水冷壁管煙氣出口折入兩層膜式水冷壁管組成的對流煙道，再從外層膜式水冷壁管煙氣出口折回至由其和保溫層組成的外側，煙氣沿此壁從鍋爐上部進入節能冷凝一體機，高溫?zé)煔饨?jīng)過節能器與冷凝器的雙重冷凝，經排煙口排入大氣。

雙重冷凝換熱技術

【1】配置高效節能冷凝一體機

Cavallo卡瓦諾超低氮自然循環冷凝蒸汽鍋爐，配置高效節能冷凝一體機，擁有雙重節能效果，通過冷凝逆流換熱技術，冷凝高溫?zé)煔?，降低排煙溫度，實現鍋爐的清潔排放。

【2】采用優質ND鋼+硅鎂鋁合金纏繞復合翅片管

配置的節能冷凝一體機為科諾鍋爐集團自主研發，采用優質ND鋼+硅鎂鋁合金纏繞復合翅片管，傳熱性能更好，耐酸腐蝕性更強。

【3】鍋爐熱效率高達104%

Cavallo卡瓦諾超低氮自然循環冷凝蒸汽鍋爐，極限回收高溫?zé)煔庵械娘@熱和水蒸汽的凝結潛熱，降低排煙溫度；相比較傳統蒸汽鍋爐，鍋爐熱效率提升近6%，極大地節省能源消耗，降低鍋爐運行成本。

超低氮變頻比例燃燒技術

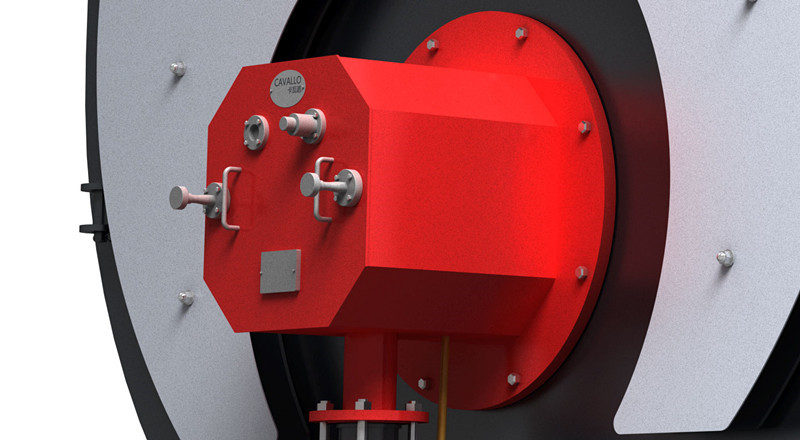

【1】配置Cavallo卡瓦諾超低氮分體式燃燒器

意大利Cavallo卡瓦諾超低氮分體式燃燒器，擁有低氧式、分布式、循環式、分級式四級燃燒技術，達到鍋爐的完全燃燒，節省鍋爐運行成本。

【2】＜30mg極低氮氧化物排放

【3】瑞士ABB變頻器，實現比例控制燃燒，高效節能

該款鍋爐配置瑞士ABB變頻器和Siemens比例調節燃?xì)忾y，可提供最佳混合比例的燃?xì)馀c助燃空氣，蒸汽穩定性好，實現100%完全燃燒，降低鍋爐能源消耗。

【4】變頻風機，運行超靜音

采用變頻風機，并配置降噪材質制成的消音器，運行超靜音，鍋爐房運行環境更舒適。

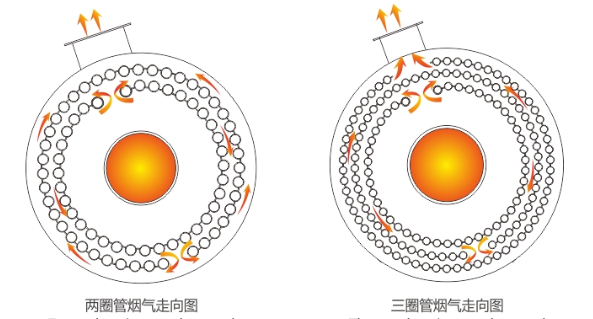

  高效膜式水冷壁結構傳熱技術

Cavallo卡瓦諾超低氮自然循環冷凝蒸汽鍋爐，采用內外雙層環形膜式水冷壁結構，內層的膜式壁管組成爐膛，極大提升鍋爐的傳熱性能，縮短鍋爐出蒸汽時間，提高鍋爐運行效率，節省能源消耗，降低經濟成本。

【1】膜式水冷壁結構，水容量小，產汽速度快，密封性能好，受熱均勻；

【2】內外雙層膜式壁管束環形排列，使得爐水自然循環，有效減少水垢的形成，確保鍋爐安全運行；

【3】管束間由鋼片相連，增強鍋爐傳熱性能，增大鍋爐受熱面積；

【4】極大減少鍋爐出蒸汽的時間，5-8分鐘即可產生蒸汽。

超安全智能控制系統

科諾鍋爐物聯網技術，搭載科諾云平臺，涵蓋鍋爐運行現狀、鍋爐節能減排數據庫等鍋爐信息(報告)采集、傳輸、分析與通訊功能，內置智能網關，直接接入鍋爐物聯網系統，可同時應用于移動端和PC端，實現鍋爐系統的遠程多點實時連接。

1.采用7英寸液晶顯示觸摸屏，與高性能可編程PLC控制器完美匹配；

2.具備高低水位/超壓/超溫報警等聯鎖安全防護功能，可有效實時記錄鍋爐運行狀態，全面監控鍋爐運行安全。

多重安全保護功能

1.鍋爐集成狀態監控功能

2.鍋爐單獨運行/停止功能

3.低水位/超壓/超溫報警功能

4.鍋爐具備預約運行功能

5.斷電自鎖保護功能

6.燃?xì)鈾z漏/燃?xì)鈮毫Ξ惓１Ｗo(hù)功能

7.SMS文字信息實時提醒功能

8.數據/信息的收集、分析、存儲功能

9.控制器具有密碼(Password)鎖定功能

10.鍋爐運行歷史數據查詢及故障自動識別功能

11.具有標準的RS485接口，采用MODEBUS協議，可實現多臺鍋爐的遠程群控功能
