科諾超低氮冷凝真空熱水鍋爐

【1】熱排法做真空

【2】真空隔膜閥保真空

【3】高精度真空壓力表

【4】三回程結構

【5】不銹鋼換熱管

【6】內置式節能器

【7】鏡面鋁箔巖棉保溫

• 產品特點

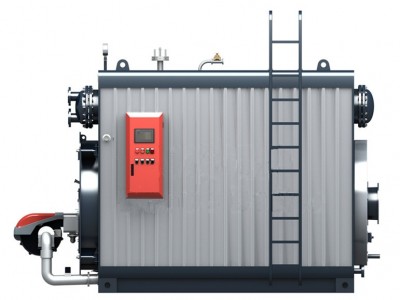

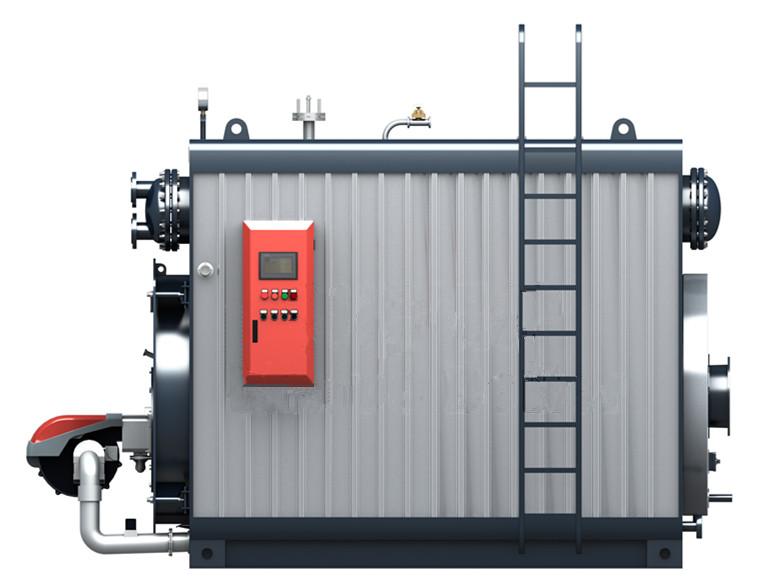

科諾超低氮冷凝真空熱水鍋爐

FGR煙氣再循環     NOx＜30mg

科諾超低氮冷凝真空熱水鍋爐概述

科諾超低氮冷凝真空熱水鍋爐是在傳統三回程全濕背式結構基礎上優化創新版，內置一體式冷凝器，大開啟爐門以及煙氣再循環裝置為行業創舉，運用大爐膛全混合燃燒和高效螺紋煙管傳熱，真空冷凝相變換熱；首創低氮耦合西門子FGR技術，抑制NOx的產生，完全滿足30mg超低氮排放標準。配置液晶觸摸智能控制器，輕松實現鍋爐自動控制。

產品優越性

1. 負壓運行，安全可靠，無需國家質檢部門年檢；

2. 鍋爐本體效率可達92%以上，加裝冷凝裝置后的熱效率在98%；

3. 內置優質不銹鋼（SUS304）列管式換熱器，可提供多路采暖及衛生潔凈熱水；

4. 整體式設計，效率高、換熱好、供熱快，燃料費用可降低20-30%，同時降低鍋爐房造價；

5. 全自動PLC控制，液晶觸摸屏高清顯示，運用物聯網及云計算，實現運行的高端智能化；

6. 采用全預混表面燃燒技術及煙氣外循環（FGR）技術，實現鍋爐NOx排放低于30mg。

10大核心技術

【1】大爐膛結構設計

鍋爐采用大爐膛設計，完美匹配燃燒器火焰，選用優化的爐膛熱負荷，充分降低火焰高溫區的燃燒溫度；

配置Cavallo卡瓦諾一體式超低氮燃燒器，抑制NOx生成，實現30mg超低氮排放。

【2】低阻高效傳熱螺紋煙管

采用西交大螺紋管傳熱計算，“彈性擾動”優化原則，設計低阻、高效傳熱螺紋煙管，壽命長、傳熱好。

【3】內置一體式冷凝器

鍋爐尾部內置一體式冷凝器，與出煙口精準對接，裝配、拆卸自如；

采用優質ND鋼+硅鎂鋁合金纏繞復合翅片管，傳熱性能高，耐腐蝕性強。

【4】重力式安全閥

純機械裝置，大口徑設計原理，遇到非常規情況，可迅速打開，確保鍋爐安全運行。

【5】西門子FGR技術

結合煙氣再循環西門子FGR技術，實現30mg超低氮排放標準；

內置不銹鋼管道設計。

【6】不銹鋼換熱管

采用SUS304不銹鋼，滿足不同供暖壓力需求；

采用多管程、直管排布模式，體積小，換熱效率高，檢修方便；

一機多用，換熱管衛生潔凈，可滿足生活洗浴要求。

【7】進出水方向自由定制

可拆卸式管箱，換熱器進、出水管口可前后方向按客戶需求定制，滿足狹小空間下布管需求。

【8】Cavallo卡瓦諾一體式超低氮燃燒器

意大利Cavallo卡瓦諾一體式超低氮燃燒器，結合西門子FGR技術，輕松實現30mg超低氮排放。

【9】大開啟爐門

內置迷宮式隔熱裝置，外置U型卡槽式鉸鏈設計，整體鋼制面板，厚重結實。密封嚴實，開啟迅速，便于檢修保養和維護。

【10】新型外包裝技術

運用“空氣層隔熱”技術，爐體表面貼敷鏡面鋁箔保溫巖棉，降低散熱損失；

采用耐腐蝕壓花鋁板，鍋爐兩側整板凸模壓型，無縫接口，棱筋設計，增加抗壓強度。

鍋爐物聯網技術

科諾鍋爐出廠的每一臺鍋爐都配置有PLC智能控制器，采用鍋爐控制專用模塊作為信息處理和中央控制單元；觸控更靈敏，數據更精準，可輕松達成集團總部與鍋爐運行地的實時連接溝通，真正意義上實現鍋爐的互聯網智能控制。

1.具備運行/停止功能

2.低水位/超溫/熄火/防凍/報警功能

3.負壓運行狀態檢測/控制

4.鍋爐運行歷史數據查詢及故障自動識別功能

5.鍋爐具備預約運行功能

6.斷電自鎖/一鍵啟停功能

7.數據/信息的收集、分析、存儲功能

8.控制器具有密碼(Password)鎖定功能

9.具有標準的RS485接口，采用MODEBUS協議，可實現多臺鍋爐的遠程群控功能

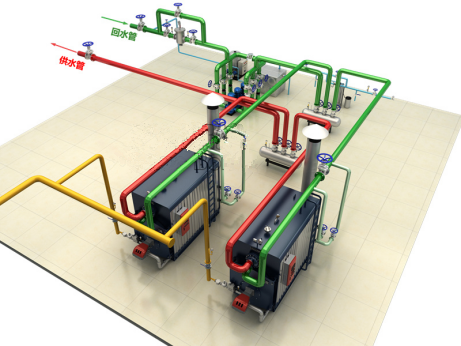

供熱系統圖
